Une cabine de sablage et microbillage pour 51 € !

Raymond Fournier

Email: bastien.fournier@free.fr

10 novembre 2003

Sabler ou microbiller c'est l'assurance d'une qualité d'aspect irréprochable que ce soit sur des pièces nues (aluminium) ou à peindre.

Les avantages d'une cabine, ce sont l'économie de matière et la propreté du local qui permet ainsi de travailler en intérieur pendant les longues veillées d'hiver.

Oui mais une cabine de sablage ça coûte cher (200 Euros en premier prix), auquel il faut ajouter le prix d'un compresseur puissant (3ch au moins en bicylindre). Exorbitant !

Si comme moi tu as investi dans un compresseur à moins de 150 Euros, alors tu ne disposes au mieux que de 2CH et d'un débit d'air insuffisant pour un pistolet standard, mais cependant largement dimensionné pour notre passion commune, la moto.

Reste donc à fabriquer soi-même le pistolet de sablage et la sableuse, dont acte :

Le pistolet est réalisé pour 10,50 Euros, sur la base d'une soufflette à laquelle on ajoute un venturi constitué d'un Té en cuivre et de 2 bouts de tubes fixés sur la buse de la soufflette, le tout soudé à l'étain (schéma 1). Le diamètre de sortie la buse doit être de l'ordre de 1,5 mm ce qui est très bien pour notre compresseur qui pourra fournir les 120 à 150 l/mn nécessaires (s’il est plus large, la consommation d’air est trop forte et il faut diminuer le diamètre).

La cabine est une simple boite en plastique avec couvercle achetée en grande surface. Prendre un plastique transparent ce qui évitera de devoir éclairer l'intérieur de la cabine. Remarque : Le plastique convient très bien pour cet usage, car souple il amortit les impacts contrairement au bois qui se détruit à l'usage.

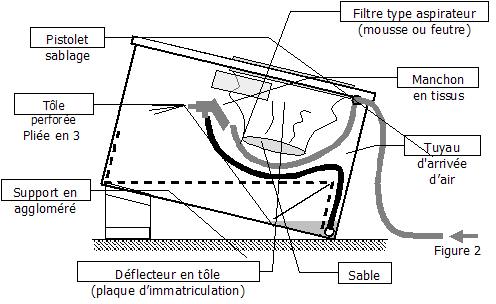

Pour la récupération de l'abrasif, la cabine est inclinée grâce à une cale en bois de 15 à 20 cm (figure 2). L'abrasif est ainsi amené par gravité dans l'angle antérieur de la boite où l'on placera le tuyau d'aspiration du pistolet de sablage.

Une tôle perforée dont la dimension est adaptée à la taille de la boite, est pliée en S pour former le plan de travail. En dessous une petite tôle sert de déflecteur pour éviter de projeter l'abrasif partout en soufflant dessus (J'ai utilisé une vieille plaque d'immatriculation pour cela).

Sur le couvercle on découpe une fenêtre rectangulaire sur laquelle on fixera par quelques vis une plaque de Plexiglas transparent.

Pour les manchons qui servent à passer les bras dans la cabine, j'ai utilisé un bout de tissus plastifié (en l'occurrence vieille toile à voile), dont j'ai cousu deux cylindres de 150 mm de diamètre et dont une extrémité est resserrée avec un élastique. Remarque : La paire de gant n'est pas fixée sur les manchons, ce qui est plus pratique à l'usage car cela évite de perdre du temps à retirer et enfiler les gants chaque fois que l’on veut ôter ou introduire une pièce dans la cabine. Par ailleurs, cette solution permet d'utiliser des gants adaptés à sa morphologie qui donnent une bien meilleure sensibilité. Remarque : Il est très aisé aussi de coudre le gant au manchon si on le désire.

Reste à fixer les manchons sur les 2 trous circulaires pratiqués dans la plaque de Plexiglas fixée au couvercle (ou dans la boite elle-même si on préfère), à l’aide d’une scie sauteuse. Une très bonne solution pour coincer le tissu, consiste à utiliser un bout de tuyau fendu dans le sens de la longueur laquelle devra être égale au périmètre des ouvertures. C'est économique et très efficace (figure 3).

Sur les ouvertures latérales de la boite (qui servent originellement de poignées), placer un filtre en feutre du genre de ce que l’on trouve dans les pochettes de sacs d’aspirateur. On peut aussi, c’est mieux, récupérer les poussières, en bouchant un coté et en adaptant un sac d’aspirateur de l’autre (à droite si tu es droitier, et à gauche sinon). Suprême raffinement on peut aussi boucher les deux ouvertures et faire un trou circulaire pour brancher le tuyau d’un aspirateur. Cette dernière option n’est vraiment utile qu’en cas de gros travaux. Attention : Ne pas négliger le filtrage car les poussières d’abrasifs sont très fines et ne doivent pas être respirées ! Bien ! Il ne reste plus qu'à connecter le pistolet au compresseur en pratiquant un petit trou dans le haut de la boite pour le passage du tuyau d’admission d’air, et voilà le travail (Photo 1). Très vite réalisé, léger et facile à utiliser.

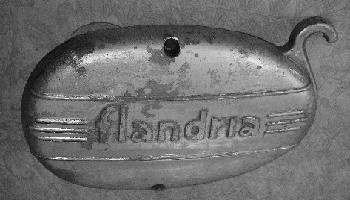

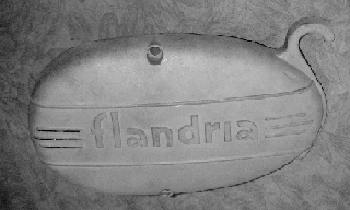

Et pour le résultat vous avez vu çà (Photo 3 et 4) !!!!
Ce résultat a été obtenu avec du sable de rivière (je n’avais que ça sous la main), avec du corindon le résultat aurait été plus régulier car les grains sont plus durs et attaquent plus l’aluminium. Si j’avais utilisé des microbilles de verre le résultat aurait été beaucoup plus satiné et encore plus beau ! De plus le microbillage écrouit la surface et la rend plus dure et résistante aux agressions.

Pour les questions je consulte régulièrement mon mail et je me ferai un plaisir d’y répondre.

Maintenant bon sablage à tous !
